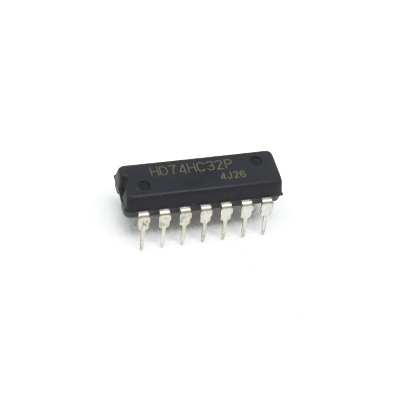

HD 74HC32P Compuerta OR

El HD74HC32P es un circuito integrado lógico que contiene cuatro compuertas OR de dos entradas, perteneciente a la familia 74HC (High-Speed CMOS). Es ampliamente utilizado en circuitos digitales para implementar funciones lógicas básicas, específicamente la operación lógica OR.

⚙️ Características principales

• Tipo de compuerta lógica: OR de 2 entradas.

• Cantidad de compuertas: 4 compuertas OR independientes.

• Tecnología: CMOS de alta velocidad (HC).

• Tensión de alimentación (Vcc): 2V a 6V (típicamente 5V).

• Corriente de salida (por pin): ±25 mA máximo.

• Velocidad de conmutación: tiempos típicos de propagación de 8 ns a 5V.

• Encapsulado: DIP-14 (Dual In-line Package de 14 pines).

• Consumo de corriente: Muy bajo (tecnología CMOS).

• Compatibilidad TTL: Totalmente compatible con niveles lógicos TTL.

• Rango de temperatura operativa: -40°C a +85°C.

📌 Asignación de pines (DIP-14):

🧠 Aplicaciones comunes

• Implementación de funciones lógicas combinacionales.

• Sistemas de control digital.

• Electrónica educativa y prototipos.

• Multiplexores, decodificadores, y sistemas de conmutación digital.

✅ Ventajas

• Alta velocidad de operación con bajo consumo de energía.

• Facilidad de integración en sistemas TTL y CMOS.

• Ideal para aplicaciones donde se requieren compuertas OR simples en un solo chip.
