El KA78RM33 es un regulador de voltaje lineal de baja caída de tensión (LDO) que proporciona una salida regulada de 3.3V. Está diseñado para aplicaciones donde se requiere un voltaje de salida estable con una diferencia mínima entre la entrada y la salida, lo que lo hace ideal para dispositivos electrónicos modernos que operan a bajo voltaje, como microcontroladores, sensores y circuitos digitales.
Tipo de regulador: LDO (Low Dropout Regulator).
Voltaje de salida: 3.3V ±2%.
Voltaje de entrada recomendado: Entre 4.75V y 20V.
Corriente de salida máxima: 500 mA.
Dropout voltage (caída de tensión): Típicamente alrededor de 0.5V, lo que permite su uso con fuentes de entrada cercanas a 3.3V.
Protecciones integradas:
Protección contra sobrecorriente.
Protección contra sobrecalentamiento.
Protección contra cortocircuitos.

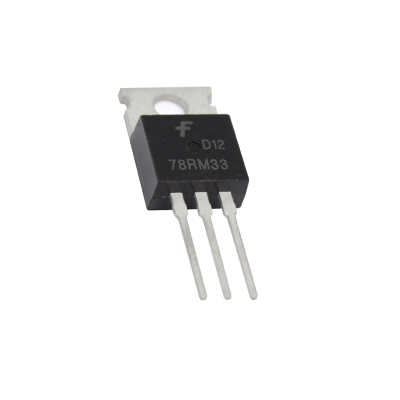

Encapsulado común: TO-220, aunque también puede encontrarse en versiones TO-252 (montaje superficial).
Entrada (Input): Voltaje de entrada (mínimo 4.75V).
Tierra (GND): Referencia a masa.
Salida (Output): Voltaje regulado de 3.3V.
Microcontroladores de 3.3V: Alimentación de chips como ESP8266, ESP32, ARM Cortex-M, entre otros.
Módulos de comunicación: WiFi, Bluetooth, LoRa y sensores que operan a 3.3V.
Electrónica portátil: Donde se requiere un voltaje de operación bajo y estable.
Conversión de 5V a 3.3V: En placas que usan una fuente de 5V y necesitan derivar 3.3V para ciertos componentes.
Baja caída de tensión: Puede regular voltajes cercanos a 3.3V, lo que mejora la eficiencia en comparación con reguladores tradicionales.
Alta estabilidad y baja ondulación: Ideal para circuitos sensibles al ruido.
Protección integrada: Mejora la seguridad del sistema ante fallas.
Aunque es un regulador eficiente, si se suministra un voltaje alto en la entrada con una carga considerable, puede calentarse. En estos casos se recomienda un disipador de calor.
Añadir condensadores de desacoplo (como 0.33 µF en la entrada y 0.1 µF en la salida) mejora la estabilidad y reduce el ruido eléctrico.
