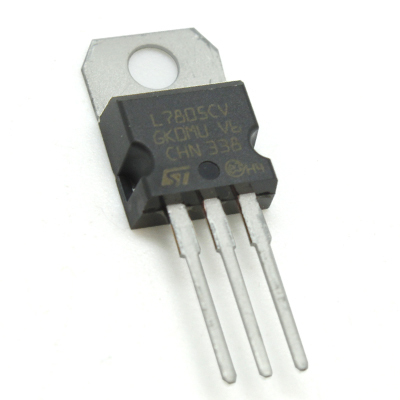

El L7805CV es un regulador de voltaje positivo de tres terminales que proporciona una salida constante de 5V. Es uno de los reguladores más comunes y ampliamente utilizados en la electrónica, especialmente en aplicaciones que requieren una fuente de alimentación estable de 5V, como para alimentar microcontroladores, circuitos digitales, y otros dispositivos electrónicos.
Tipo de regulador: Regulador de voltaje positivo de tres terminales.
Voltaje de salida: 5V (tolerancia típica de ±2%).
Voltaje de entrada: El voltaje de entrada debe ser al menos 7V para obtener una salida estable de 5V, dependiendo de la carga y la caída de voltaje.
Corriente de salida máxima: Hasta 1.5A, con disipador de calor adecuado (aunque generalmente se recomienda no exceder los 1A sin disipador).
Caída de voltaje (dropout voltage): Aproximadamente 2V, lo que significa que la entrada debe ser al menos 7V para un funcionamiento adecuado.
Protección integrada:
Protección contra sobrecorriente.
Protección térmica (apagado automático en caso de sobrecalentamiento).
Protección contra cortocircuitos.
Encapsulado común: TO-220, que permite una mejor disipación de calor, especialmente cuando se manejan altas corrientes.
Pin 1 (Entrada, Input): Recibe el voltaje positivo de entrada (típicamente entre 7V y 35V).
Pin 2 (Tierra, GND): Conexión a tierra.
Pin 3 (Salida, Output): Proporciona el voltaje regulado de 5V.
Fuentes de alimentación para microcontroladores y dispositivos digitales: El L7805CV es ideal para alimentar dispositivos como Arduino, Raspberry Pi, y otros circuitos que operan a 5V.
Proyectos de robótica: Es utilizado para alimentar sensores, módulos y actuadores en robots.
Alimentación de equipos electrónicos pequeños: Perfecto para proyectos que requieren una fuente de 5V constante.
Cargadores y fuentes de alimentación USB: Se usa en proyectos que requieren la salida de 5V, similar a la alimentación que se encuentra en puertos USB.
Facilidad de uso: El L7805CV es fácil de integrar en casi cualquier proyecto que necesite una fuente de 5V, con solo conectar los terminales de entrada, tierra y salida.
Estabilidad: Proporciona un voltaje constante de 5V, lo que lo hace ideal para aplicaciones donde se requiere una fuente de alimentación precisa.
Protección integrada: Incluye protecciones contra sobrecorriente, sobrecalentamiento y cortocircuitos, lo que mejora la seguridad y fiabilidad del sistema.
Disipación de calor: Como es un regulador lineal, el L7805CV puede generar calor significativo cuando hay una gran diferencia entre el voltaje de entrada y el de salida. Se recomienda usar un disipador de calor si se van a manejar altas corrientes o una diferencia de voltaje considerable.
Eficiencia: La eficiencia es baja en comparación con los reguladores conmutados (switching regulators), ya que convierte el exceso de voltaje en calor. Si se necesita mayor eficiencia, un regulador de conmutación sería una opción más adecuada.
Si tienes una fuente de alimentación de 12V, puedes usar el L7805CV para obtener una salida de 5V constante. Es recomendable agregar un condensador de 0.33µF en la entrada y un condensador de 0.1µF en la salida para mejorar la estabilidad del regulador y reducir el ruido en la salida.
