El L7809CV es un regulador de voltaje positivo de tres terminales, que proporciona una salida constante de 9V. Forma parte de la familia de reguladores L78xx, diseñada para ofrecer un voltaje de salida estabilizado a partir de una fuente de voltaje superior. Este regulador es comúnmente utilizado en aplicaciones donde se requiere una fuente de alimentación de 9V estable.
Tipo de regulador: Regulador de voltaje positivo de tres terminales.
Voltaje de salida: 9V (con tolerancia típica de ±2%).
Voltaje de entrada: El voltaje de entrada debe ser al menos 11V para obtener una salida estable de 9V, dependiendo de la carga y la caída de voltaje.
Corriente de salida máxima: Hasta 1.5A, con disipador de calor adecuado (aunque generalmente se recomienda no exceder los 1A sin disipador).
Caída de voltaje (dropout voltage): Aproximadamente 2V, es decir, la entrada debe ser al menos 11V para un funcionamiento adecuado.
Protección integrada:
Protección contra sobrecorriente.
Protección térmica (apagado automático en caso de sobrecalentamiento).
Protección contra cortocircuitos.

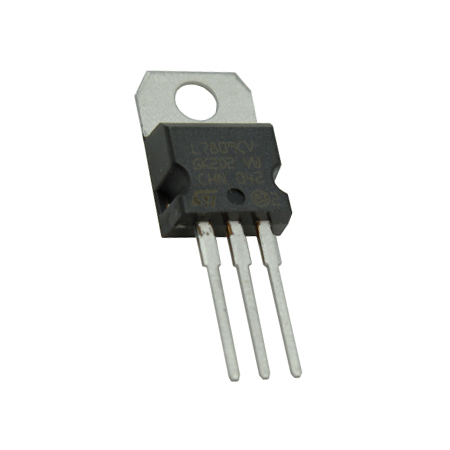

Encapsulado común: TO-220, con aletas para disipación de calor, lo que permite una mejor gestión térmica.
Pin 1 (Entrada, Input): Recibe el voltaje positivo de entrada (típicamente entre 11V y 35V).
Pin 2 (Tierra, GND): Conexión a tierra.
Pin 3 (Salida, Output): Proporciona el voltaje regulado de 9V.
Fuentes de alimentación para dispositivos electrónicos: El L7809CV es ideal para alimentar circuitos y dispositivos que requieren un suministro de 9V constante, como en sistemas de audio, control de motores o sistemas de comunicación.
Proyectos de robótica: Se utiliza en robots o sistemas embebidos que requieren 9V para alimentar sus componentes.
Equipos de medición: Utilizado para alimentar equipos de medición y control que operan a 9V.
Electrónica educativa: Ideal para proyectos en los que se necesita una fuente de alimentación de 9V confiable y estable.
Facilidad de uso: El L7809CV es fácil de implementar en cualquier circuito que necesite un voltaje de 9V.
Estabilidad: Proporciona una salida constante de 9V, lo que es ideal para aplicaciones que requieren voltajes constantes.
Protecciones integradas: Incorpora protección contra sobrecorrientes y sobrecalentamientos, lo que garantiza un funcionamiento seguro.
Disipación de calor: Como regulador lineal, el L7809CV genera calor, especialmente cuando el voltaje de entrada es significativamente mayor que el voltaje de salida. En aplicaciones de alta corriente, se recomienda añadir un disipador de calor.
Eficiencia: La eficiencia es relativamente baja en comparación con los reguladores de conmutación (switching regulators), ya que el exceso de voltaje se convierte en calor. Para aplicaciones donde la eficiencia es crítica, un regulador de conmutación puede ser más adecuado.
Si tienes una fuente de alimentación de 12V, puedes usar el L7809CV para obtener una salida de 9V constante. Para garantizar su funcionamiento estable, puedes añadir un condensador de 0.33µF en la entrada y un condensador de 0.1µF en la salida para reducir ruidos y mejorar la estabilidad.
