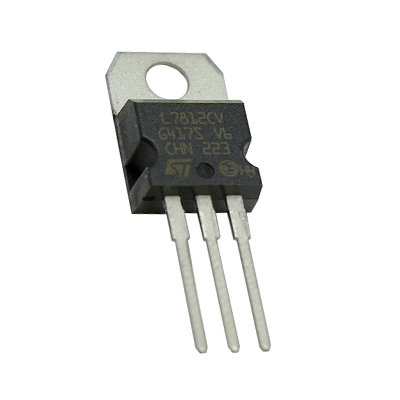

El L7812CV es un regulador de voltaje positivo de tres terminales, que proporciona una salida constante de 12V. Es parte de la serie L78xx de reguladores, diseñada para ofrecer voltajes de salida regulados a partir de una fuente de voltaje superior. Este regulador es utilizado para alimentar circuitos que requieren una fuente de alimentación de 12V estable y constante.
Tipo de regulador: Regulador de voltaje positivo de tres terminales.
Voltaje de salida: 12V (con tolerancia de salida típica de ±2%).
Voltaje de entrada: El voltaje de entrada debe ser al menos 14V para obtener una salida estable de 12V, dependiendo de la carga y la caída de voltaje.
Corriente de salida máxima: Hasta 1.5A, con un disipador de calor adecuado (aunque típicamente se recomienda no exceder los 1A sin disipador).
Caída de voltaje (dropout voltage): Aproximadamente 2V, lo que significa que la entrada debe ser al menos 14V para que el regulador funcione correctamente.
Protección integrada:
Protección contra sobrecorriente.
Protección térmica (shutdown automático en caso de sobrecalentamiento).
Protección contra cortocircuitos.
Encapsulado común: TO-220, con aletas para disipación de calor, lo que permite una mejor gestión térmica.
Pin 1 (Entrada, Input): Recibe el voltaje positivo de entrada (típicamente entre 14V y 35V).
Pin 2 (Tierra, GND): Conexión a tierra.
Pin 3 (Salida, Output): Proporciona el voltaje regulado de 12V.
Fuentes de alimentación para dispositivos electrónicos: El L7812CV es ideal para alimentar circuitos y dispositivos que requieren un suministro de 12V constante, como en sistemas de control, comunicaciones o sensores.
Proyectos de robótica: Se usa para alimentar componentes de robots que requieren 12V de alimentación.
Alimentación de equipos de audio: En aplicaciones de audio que requieren un voltaje de 12V estable.
Cargadores de baterías y fuentes de alimentación reguladas: Utilizado en cargadores de baterías que requieren una entrada de voltaje constante.
Facilidad de uso: El L7812CV es fácil de implementar en circuitos electrónicos con una configuración mínima (solo requiere un par de condensadores para mejorar la estabilidad).
Estabilidad: Proporciona un voltaje de salida muy estable de 12V, ideal para aplicaciones que requieren voltajes constantes.
Protección integrada: Con las protecciones contra sobrecarga y sobrecalentamiento, ofrece una operación segura y confiable en una variedad de aplicaciones.
Disipación de calor: Como regulador lineal, el L7812CV genera calor, especialmente cuando hay una gran diferencia entre el voltaje de entrada y el voltaje de salida. Se recomienda usar un disipador de calor adecuado si se va a usar con cargas altas o fuentes de voltaje muy superiores a los 12V.
Eficiencia: La eficiencia es relativamente baja en comparación con los reguladores conmutados (switching regulators), ya que el exceso de voltaje se convierte en calor. Si se necesita una eficiencia mayor, es posible considerar reguladores de conmutación.
Si tienes una fuente de alimentación de 18V, puedes usar el L7812CV para obtener una salida estable de 12V. Para asegurar la estabilidad del regulador, es recomendable usar un condensador de 0.33µF en la entrada y un condensador de 0.1µF en la salida.
