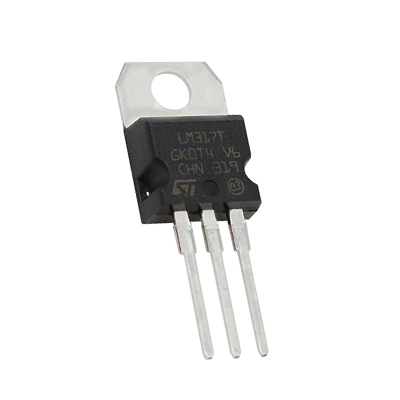

LM317T Regulador De Voltaje

El LM317T es un regulador de voltaje ajustable de tres terminales, ampliamente utilizado en electrónica para proporcionar una salida de voltaje constante y regulada. Es conocido por su capacidad para ajustarse a una amplia gama de voltajes de salida, lo que lo hace ideal para aplicaciones de fuentes de alimentación reguladas.

⚙️ Características principales:

• Tipo de regulador: Ajustable (permite modificar el voltaje de salida)

• Voltaje de entrada: 3V a 40V DC (dependiendo de la carga)

• Voltaje de salida ajustable: 1.25V a 37V (dependiendo de la resistencia externa utilizada en el ajuste)

• Corriente de salida máxima: 1.5A (con disipador adecuado)

• Caída de voltaje (dropout voltage): ~3V (esto significa que la diferencia entre la entrada y la salida debe ser de al menos 3V para que funcione correctamente)

• Protección integrada:

  • Contra sobrecalentamiento

  • Contra sobrecorriente

  • Contra cortocircuitos

• Rango de temperatura de operación: -40°C a +125°C

• Encapsulado común: TO-220 (con o sin aletas para disipación de calor)

🔌 Conexiones:

• Pin 1 (Ajuste, Adjust): Controla el voltaje de salida mediante una resistencia externa.

• Pin 2 (Salida, Output): Proporciona el voltaje regulado.

• Pin 3 (Entrada, Input): Recibe el voltaje no regulado.

Para ajustar el voltaje de salida, se utiliza un par de resistencias conectadas entre los pines de salida y ajuste, y de ajuste a tierra.

💡 Aplicaciones comunes:

• Fuentes de alimentación ajustables: Para alimentar circuitos que requieren un voltaje específico.

• Cargadores de baterías: Utilizado en circuitos de carga donde se necesita un voltaje controlado.

• Reguladores de voltaje en proyectos de prototipado: Como en proyectos de Arduino o microcontroladores que requieren voltajes estables.

• Suministro de corriente constante para LEDs o láseres.

🔧 Ventajas:

• Versatilidad: Se puede ajustar el voltaje de salida dentro de un amplio rango, lo que permite su uso en diversas aplicaciones.

• Protecciones integradas: Evita daños en caso de sobrecalentamiento o sobrecorriente.

• Bajo costo y fácil de usar: Ampliamente disponible y fácil de integrar en circuitos sin necesidad de componentes adicionales complejos.
