LCD 16x02

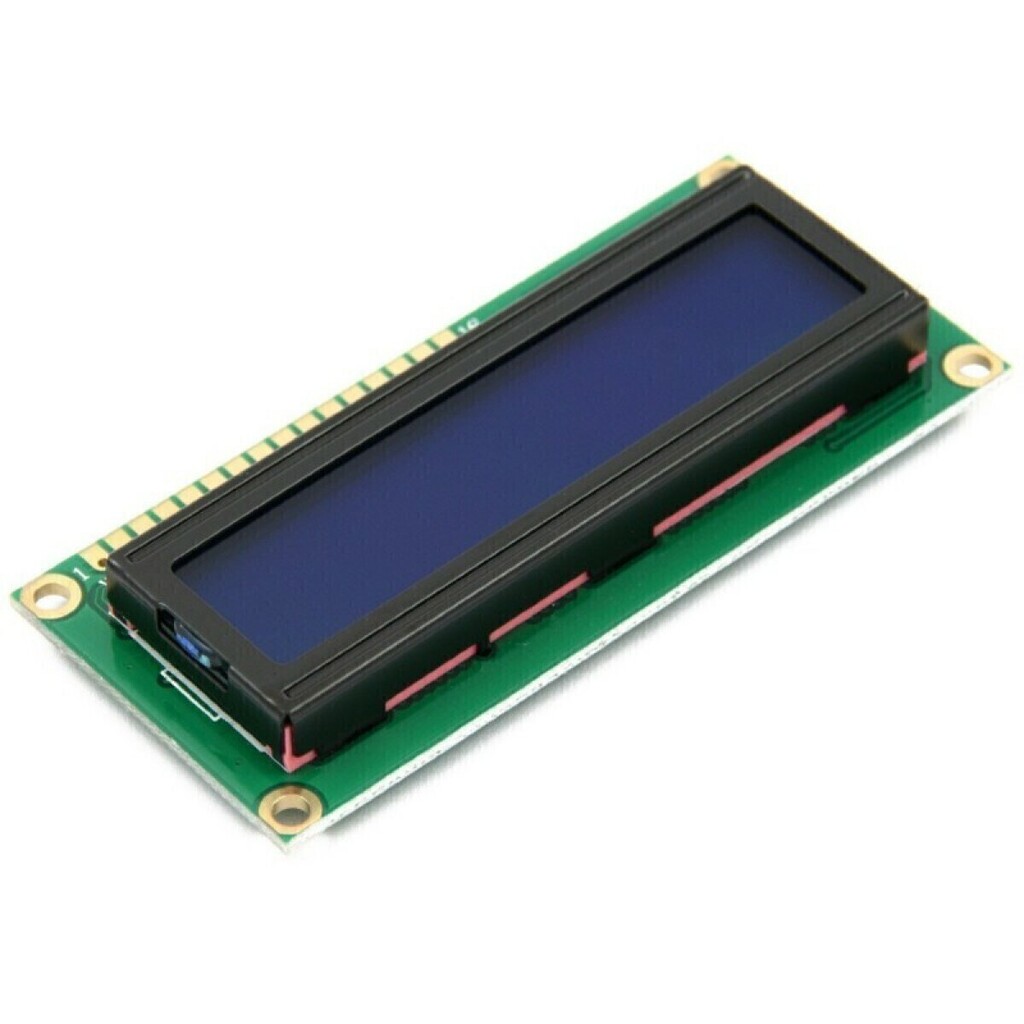

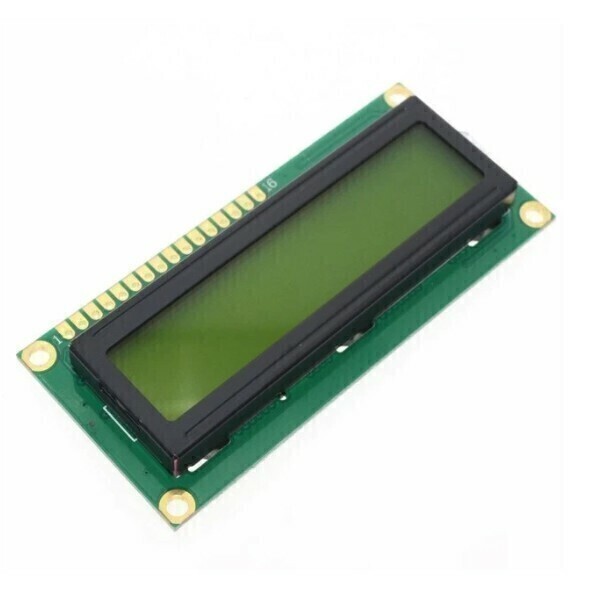

El LCD 16x2 de fondo azul es un tipo de pantalla de cristal líquido (LCD) que tiene una resolución de 16 caracteres por 2 líneas, donde cada carácter está formado por una matriz de 5x8 píxeles. Este tipo de pantalla es muy popular en proyectos de electrónica y prototipado, debido a su facilidad de uso, bajo costo y versatilidad en aplicaciones donde se requiere mostrar información textual.

⚙️ Características principales:

• Pantalla: 16 caracteres en 2 líneas

• Tipo de pantalla: LCD (pantalla de cristal líquido) con retroiluminación LED (generalmente azul con texto blanco o verde)

• Tamaño de los caracteres: 5x8 píxeles por carácter

• Voltaje de funcionamiento:

  • Pantalla LCD: 5V (algunos modelos funcionan a 3.3V)

  • Retroiluminación: 5V (generalmente)

• Controlador común: HD44780 (compatible con la mayoría de microcontroladores como Arduino, ESP32, Raspberry Pi, etc.)

• Interfaz:

  • 4 bits o 8 bits (modo de comunicación), seleccionable dependiendo de la configuración.

  • Puede conectarse mediante 6 cables (4 de datos y 2 de control) o 16 cables en el modo de 8 bits.

• Conexión habitual: Usualmente se conecta a través de los pines RS, RW, E, D4, D5, D6, D7, además de alimentación (+5V y GND).

• Retroiluminación: LED de color azul, que mejora la visibilidad de la pantalla, especialmente en entornos con poca luz.

🔌 Conexiones comunes:

• VSS: Tierra (GND)

• VCC: Alimentación de 5V

• V0: Contraste de la pantalla (se ajusta mediante un potenciómetro de 10kΩ)

• RS (Register Select): Selección entre datos o comandos

• RW (Read/Write): Indica si se están enviando datos o leyendo desde la pantalla

• E (Enable): Señal de habilitación para leer/escribir datos

• D4, D5, D6, D7: Datos de 4 bits (en el modo de 8 bits, se usan todos los pines de datos)

• A (Anodo de retroiluminación): Conectado a 5V

• K (Cátodo de retroiluminación): Conectado a GND

💡 Aplicaciones comunes:

• Mostrar información en proyectos de prototipado: Ideal para mostrar texto o datos en tiempo real, como valores de sensores, mensajes, o menús.

• Interfaz de usuario en proyectos embebidos: Muy utilizado en aplicaciones de Arduino, Raspberry Pi, controladores de temperatura, sistemas de monitoreo, entre otros.

• Dispositivos de control industrial: En sistemas de automatización, control de procesos o maquinaria.

• Electrónica educativa y hobby: Por su facilidad de integración con microcontroladores y su versatilidad.

🔧 Ventajas:

• Fácil de usar: Existen muchas librerías disponibles (como la librería LiquidCrystal en Arduino) que facilitan la programación.

• Bajo costo: Es accesible y fácil de encontrar en el mercado.

• Visibilidad mejorada: La retroiluminación azul con texto blanco o verde mejora la legibilidad, incluso en ambientes con poca luz.

• Compatibilidad: Funciona con la mayoría de los microcontroladores (como Arduino, ESP32, PIC, etc.).
