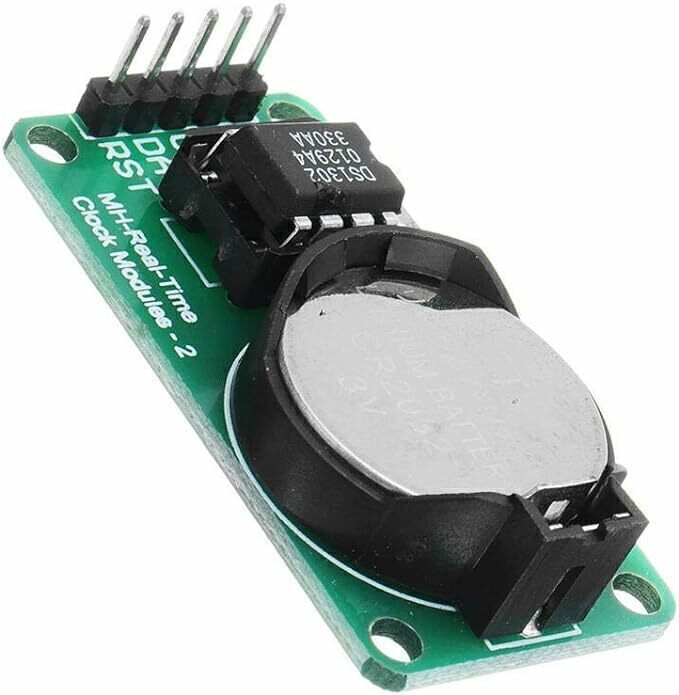

El módulo RTC DS1302 es un reloj en tiempo real (Real Time Clock) que permite mantener actualizada la fecha y la hora, incluso cuando el sistema principal está apagado, gracias a su batería de respaldo. Integra funciones para contar segundos, minutos, horas, días, meses y años, incluyendo años bisiestos. Es ideal para aplicaciones donde se requiere el registro continuo del tiempo, como cronómetros, sistemas de registro de datos, automatización del hogar y relojes digitales.
Voltaje de operación: 2.0 V a 5.5 V DC
Corriente de operación: < 300 nA en modo de respaldo
Interfaz de comunicación: Serial síncrona (protocolo propietario de 3 líneas: RST, I/O, SCLK)
Precisión: ±1 minuto/mes (sin cristal compensado térmicamente)
Batería de respaldo: Soporte para batería tipo botón CR2032 o LIR2032
Capacidad de calendario: De 1900 a 2099 con compensación de año bisiesto
Formato de hora: 12 o 24 horas (configurable)
Memoria RAM interna: 31 bytes de RAM volátil disponibles para el usuario
Cristal oscilador: 32.768 kHz (externo o integrado según módulo)
Tecnología de montaje: THT (en módulo con pines macho)
Compatibilidad: Arduino, ESP8266, ESP32, Raspberry Pi, etc.
Dimensiones típicas del módulo: 44 mm × 23 mm
Este módulo es muy útil en proyectos donde se desea mantener el seguimiento del tiempo incluso sin una fuente de energía continua. Existen librerías como DS1302.h para Arduino que permiten su uso de forma sencilla.
